Hoymiles HMS Field Connector BC05 Stecker
- IP68 wasserdicht
- Für Hoymiles HMS-Serie
- 300 V / 12 A, Schraubklemme
Preis inkl. MwSt. · Versand wird im Checkout berechnet
Niedriger Lagerbestand
Verfügbarkeit für Abholungen konnte nicht geladen werden
- 30 Tage Geld-zurück-Garantie
- PayPal Käuferschutz
- Abholung im Lager möglich
Produktbeschreibung

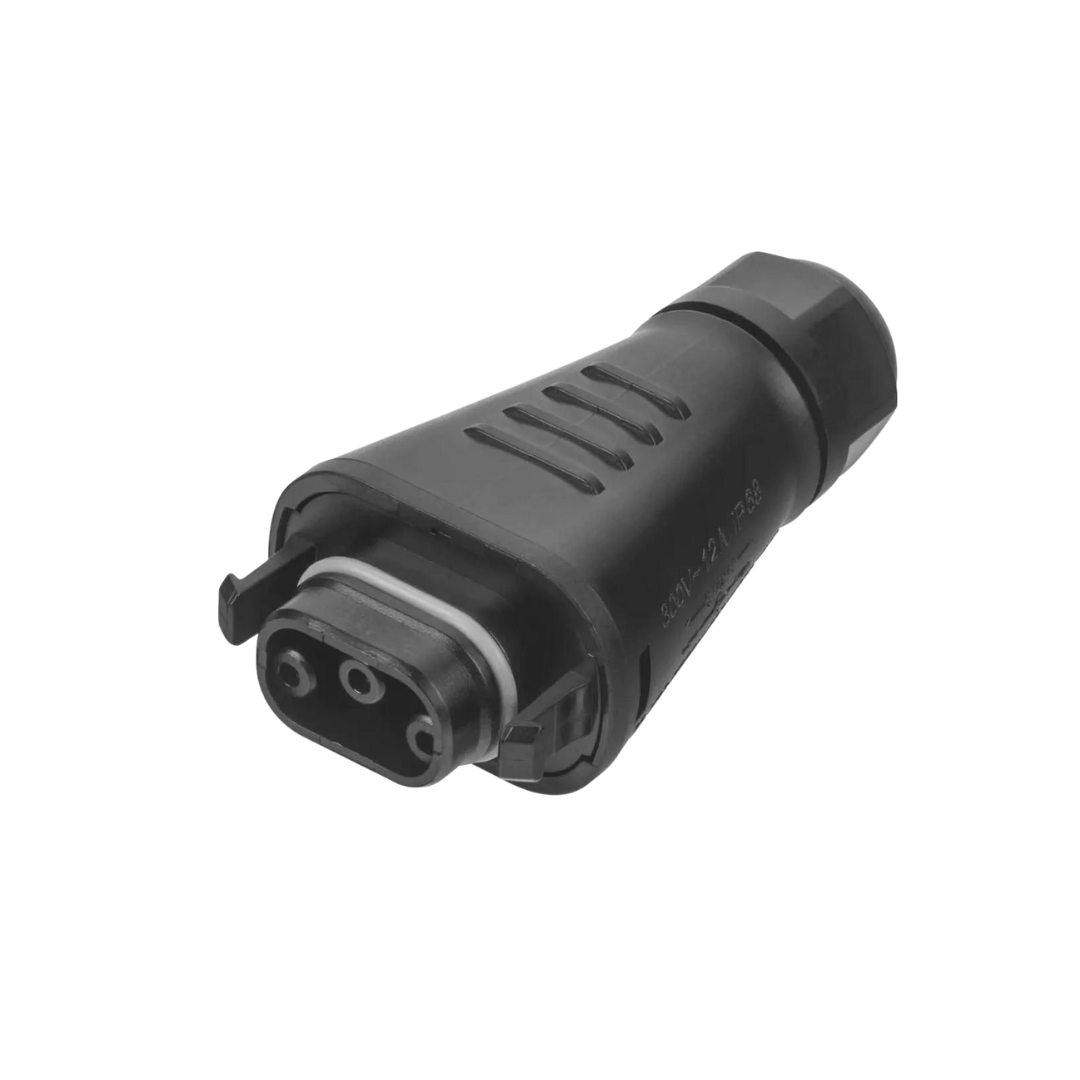

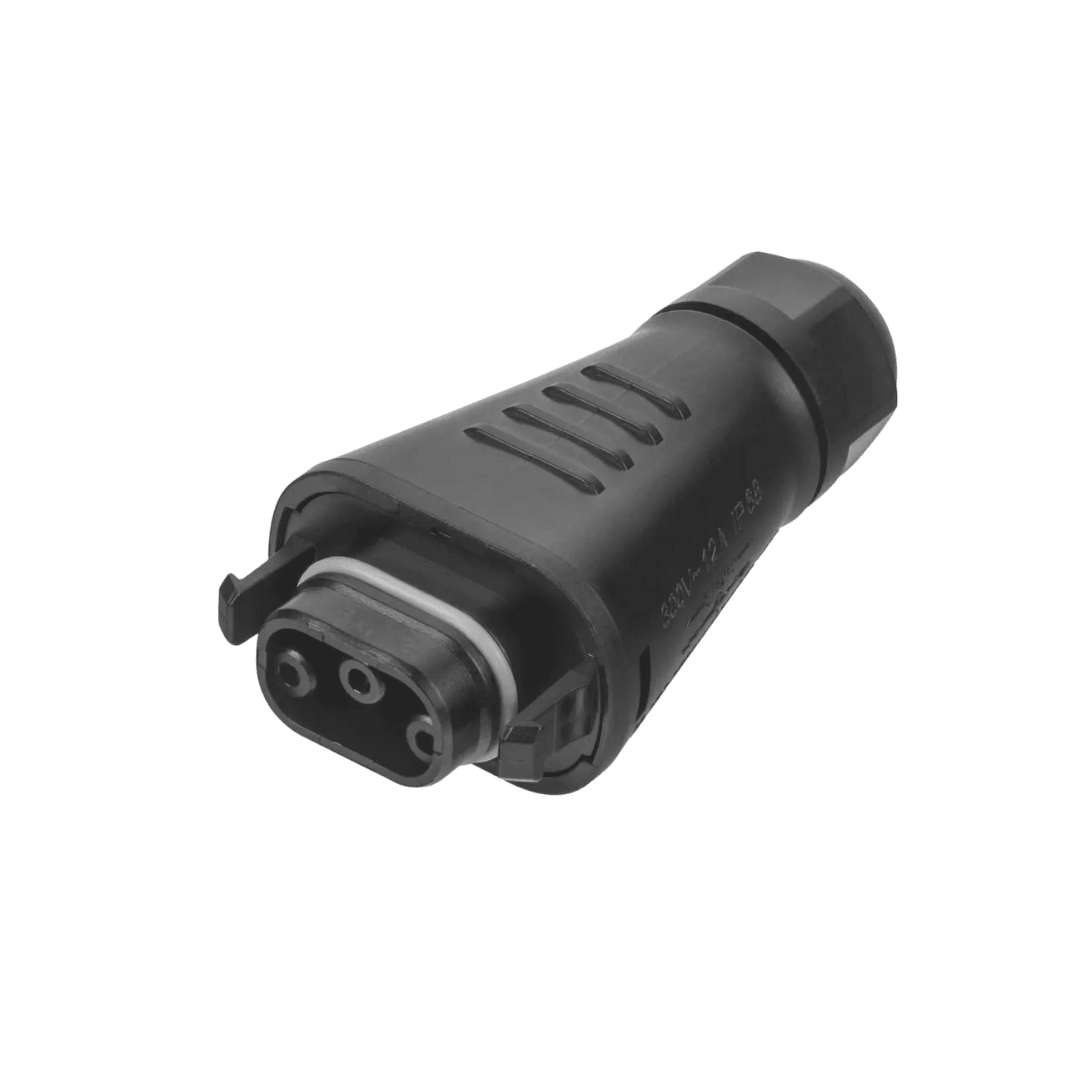

Hoymiles HMS Field Connector BC05 Stecker

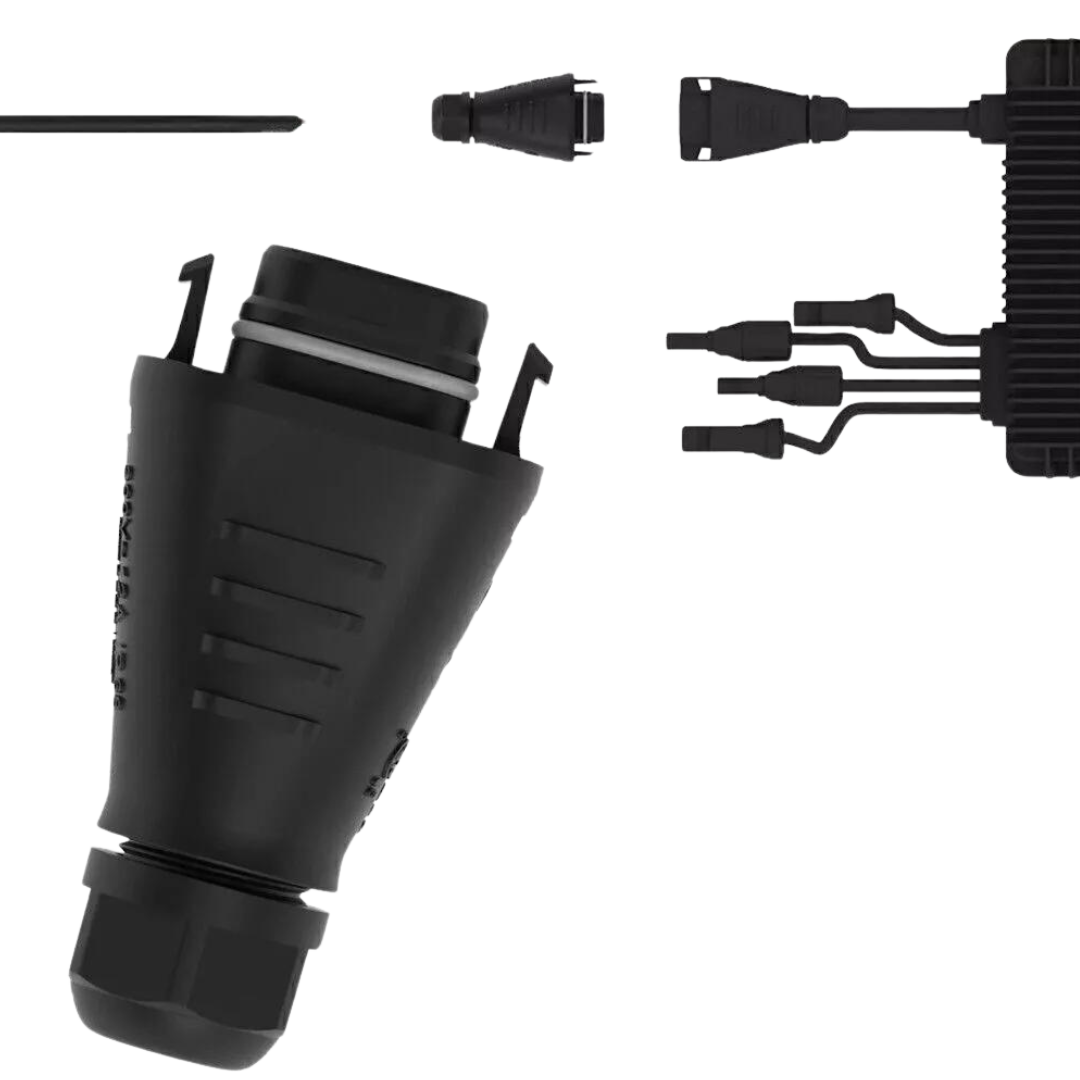

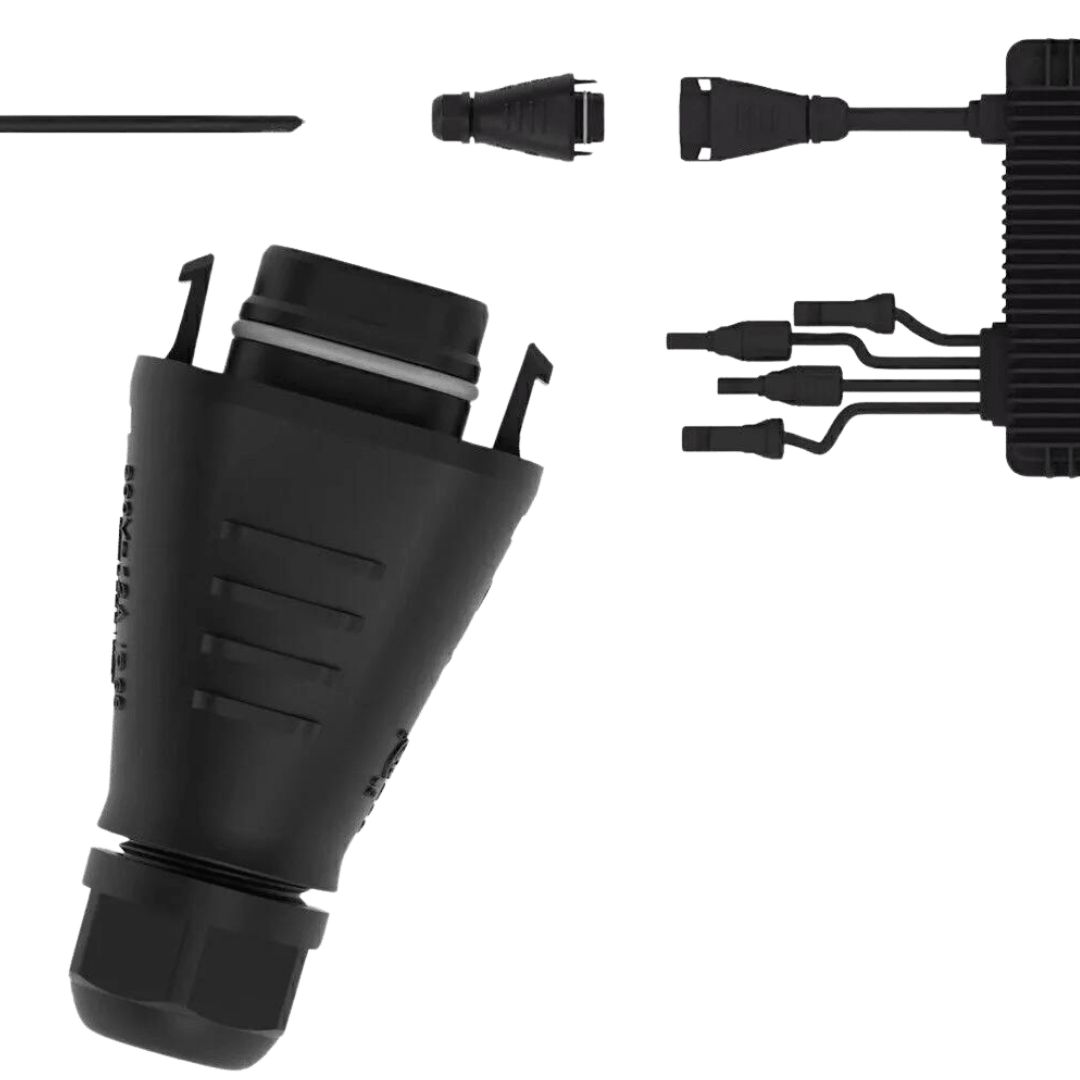

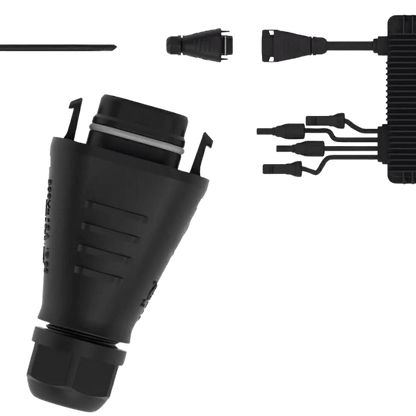

Der Field Connector stellt die elektrische Verbindung zwischen deinem Hoymiles HMS Mikrowechselrichter und dem Stromnetz her. Am AC-Ausgang des Wechselrichters sitzt eine Betteri-Buchse – mit dem Field Connector konfektionierst du dir daran dein eigenes Netzkabel. Hoymiles sieht ihn für Anlagen mit einem einzelnen Mikrowechselrichter vor.

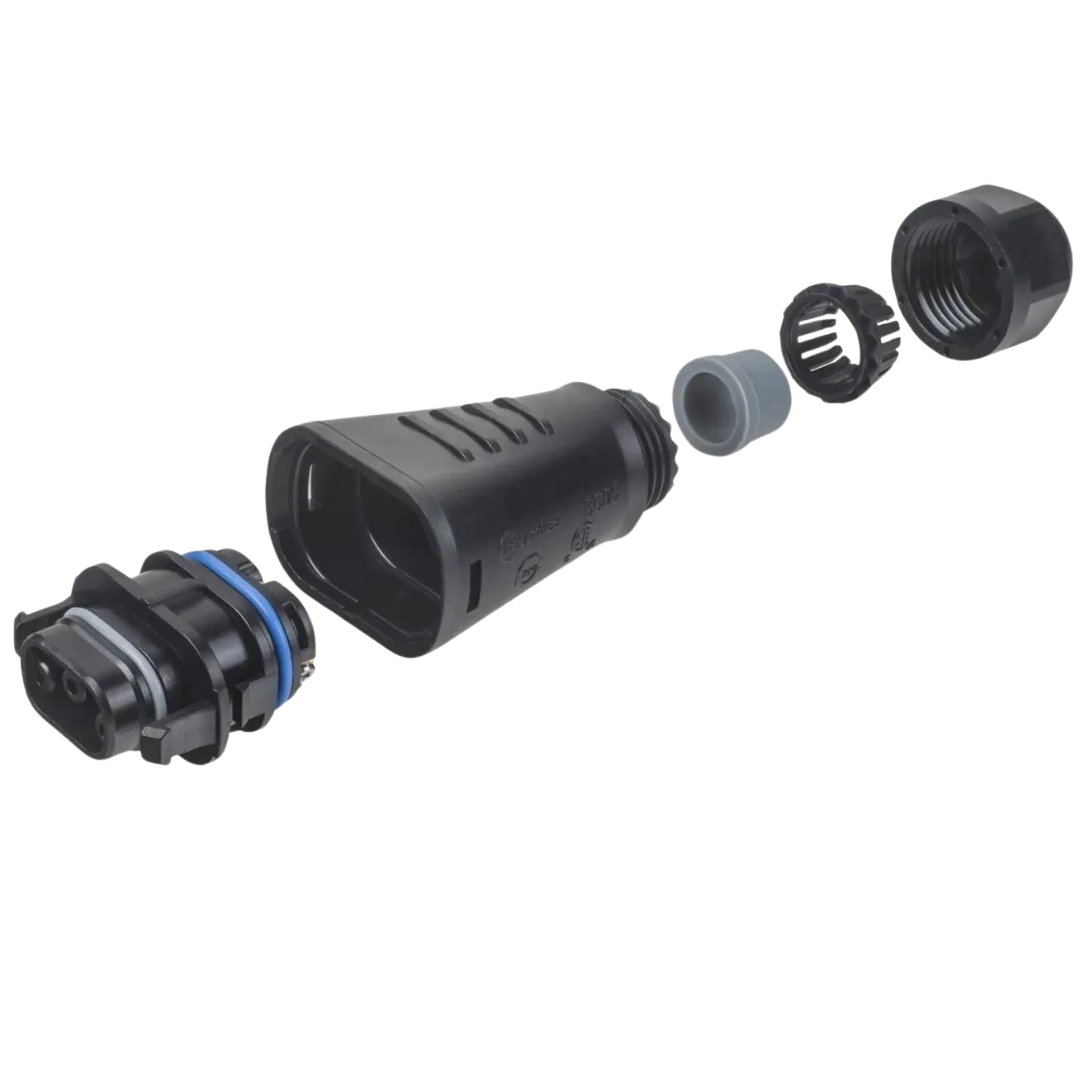

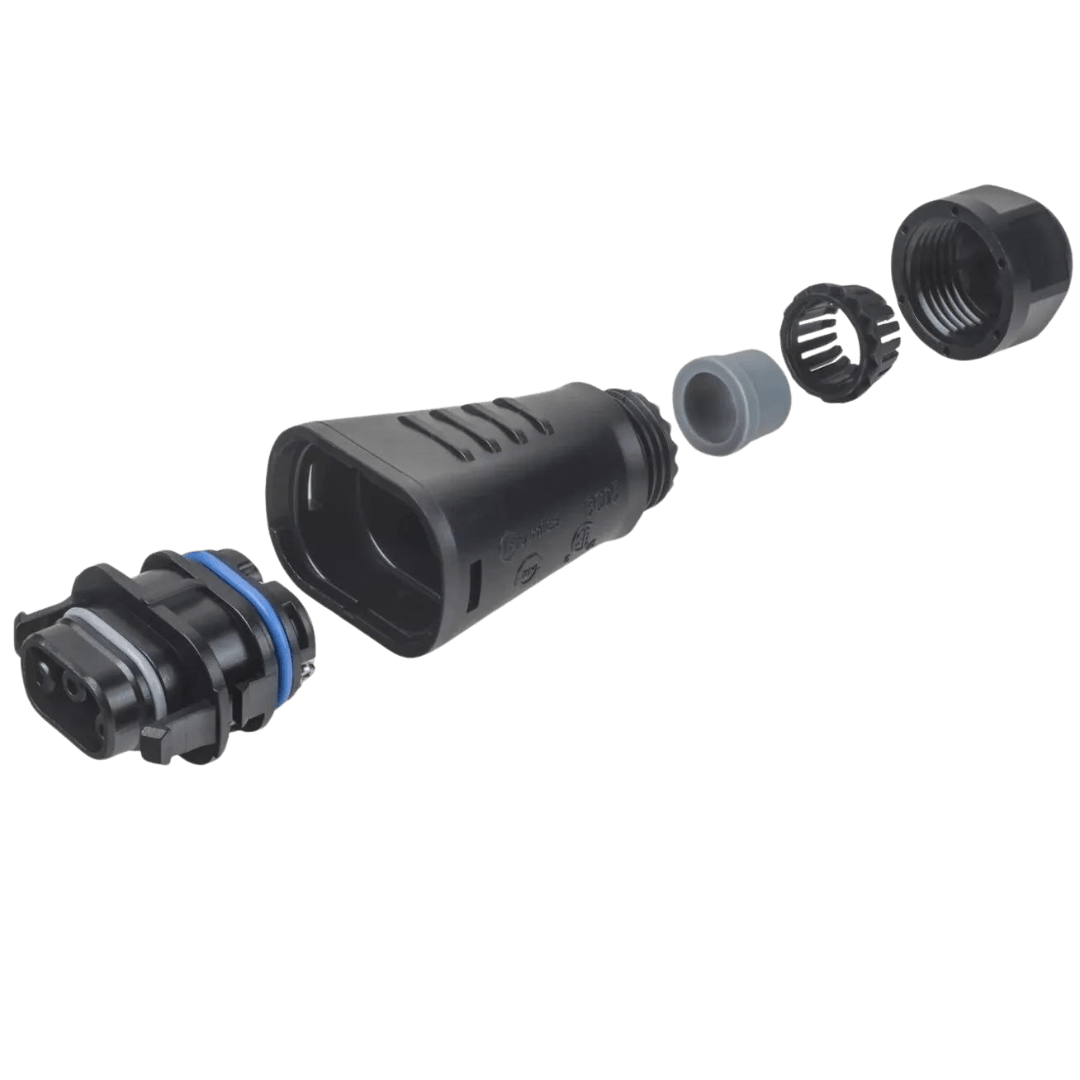

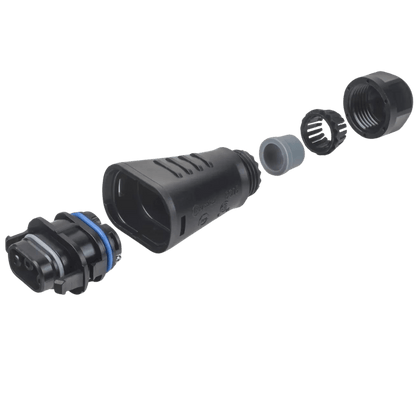

Die Adern schließt du per Schraubklemme an, du brauchst nur Schraubendreher und Abisolierer – gecrimpt wird nichts. Der Field Connector ist kein Abschlussdeckel: Zum Verschließen eines ungenutzten Anschlusses bietet Hoymiles die separate HMS Sealing Cap an.
- Schraubklemme statt Crimpen
- IP68 wasserdicht, für −40 °C bis +85 °C freigegeben
- 300 V / 12 A bei 1,5 mm² Kupferleitung, 2P + PE
- Kompakt und robust: 135 × 38 × 25 mm, Gehäuse nach UL94-V0
Passt zu: der einphasigen Hoymiles HMS-Serie (nicht zur HMT-Serie).
Technische Daten
- Nennspannung
- 300 V
- Nennstrom
- 12 A (bei 1,5 mm² Kupferleitung)
- Polzahl
- 2P + PE
- Steckersystem
- Betteri BC05
- Anschlussart
- Schraubklemme
- Leiterquerschnitt
- 1,0 / 1,5 mm² (18 / 16 AWG)
- Kabelaußendurchmesser
- 8 – 9,5 mm
- Schutzart
- IP68
- Betriebstemperatur
- −40 °C bis +85 °C
- Brennbarkeitsklasse
- UL94-V0
- Abmessungen
- 135 × 38 × 25 mm
- Farbe
- Schwarz
- Wechselrichter
- Hoymiles HMS-Serie (einphasig), nicht HMT
- Einsatzbereich
- Anlagen mit einem einzelnen Mikrowechselrichter
- Herstellerartikelnummer
- BC05-BR3M-02
Häufige Fragen
Wofür brauche ich den Field Connector BC05?
Der BC05 ist die Verbindung zwischen deinem Hoymiles HMS Mikrowechselrichter und dem Stromnetz. Der Wechselrichter hat am AC-Ausgang eine Betteri-Buchse — mit dem Field Connector konfektionierst du dir daran dein eigenes Netzkabel zur Steckdose oder zum Anschlusskasten. Hoymiles sieht ihn für Anlagen mit einem einzelnen Mikrowechselrichter vor.
Ist der BC05 ein Abschlussdeckel für ungenutzte Anschlüsse?
Nein. Der Field Connector führt Strom und stellt die Netzverbindung her. Zum Verschließen eines ungenutzten Anschlusses gibt es bei Hoymiles ein eigenes Teil, die HMS Sealing Cap. Verwechsle die beiden nicht — der BC05 ersetzt keine Abdeckkappe.
Welches Netzkabel passt in den Stecker?
Du brauchst eine dreiadrige Leitung mit 1,0 oder 1,5 mm² Querschnitt und einem Außendurchmesser von 8 bis 9,5 mm. Mit 1,5 mm² Kupfer sind 12 A bei 300 V zulässig. Dickere Leitungen passen nicht durch die Kabelverschraubung.
